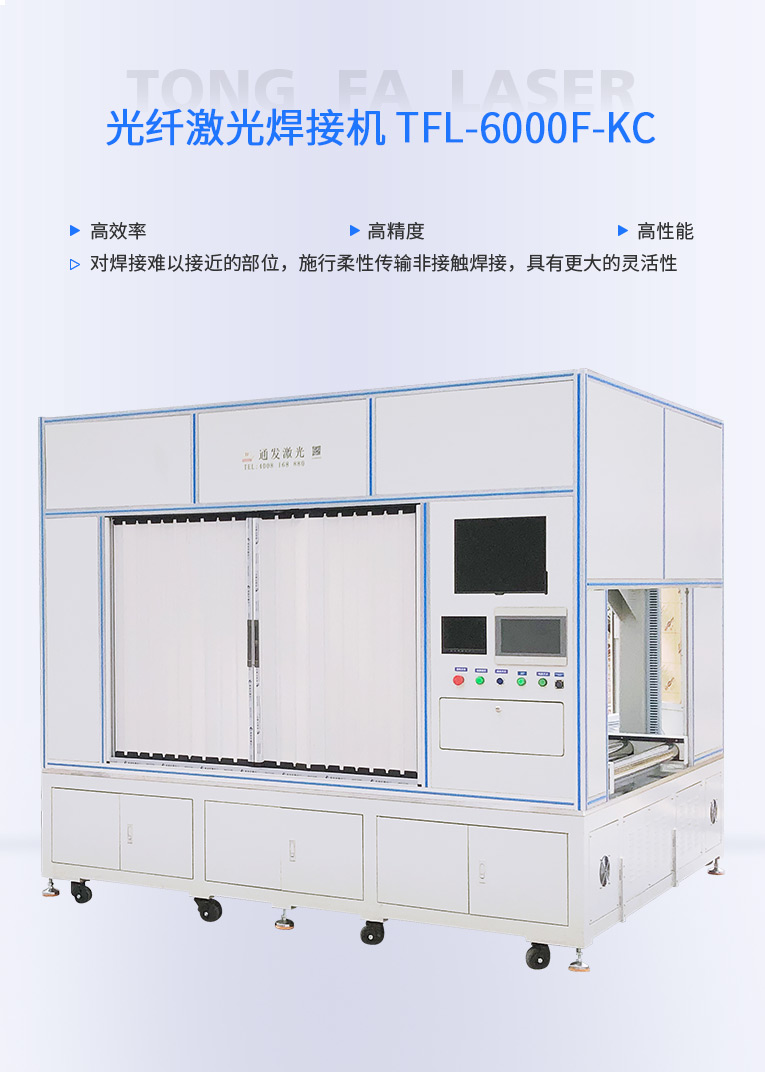

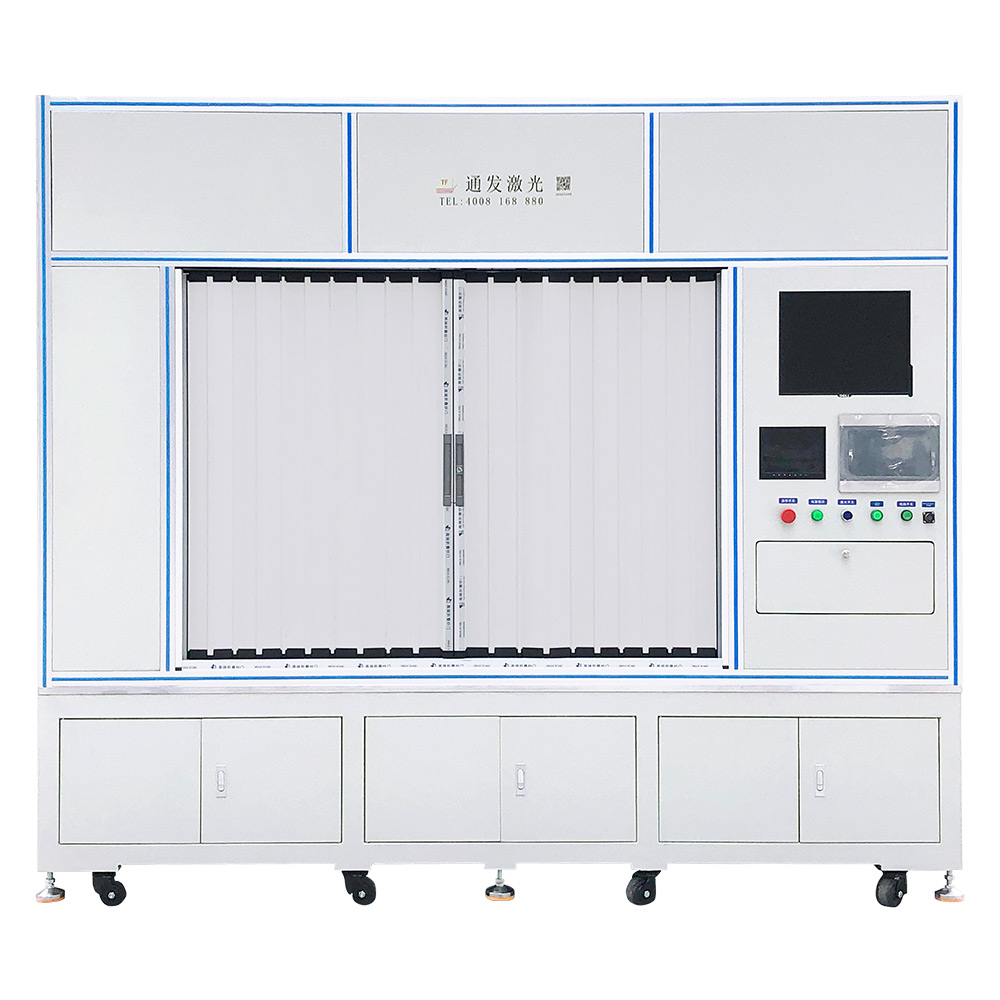

電池巴片鋁排激光焊接機TFL-6000F-KC

安全性：全封閉式自動化產線設備，外部安全光柵，自動輸送托盤柔性化：滾筒式，倍速鏈式機構，適合多種規格電池焊接清洗，精度高：各工序采用精密加工裝配，嚴格控制工序變形焊縫特點：備保證氣箱焊縫飽滿，密封性好，熔深不小于薄壁側厚度，焊接穩定等設備系統：雙視覺系統（提高效率）、測高系統、輸送滾筒機構、焊接控制系統 加工頭：振鏡式焊接頭、適合圓直線弧形等軌跡清洗焊接

訂購熱線：4008-168-880

分享至：

產品詳情產品視頻客戶見證產品參數 外形設計安裝使用

光纖激光器焊接機加工樣品圖片

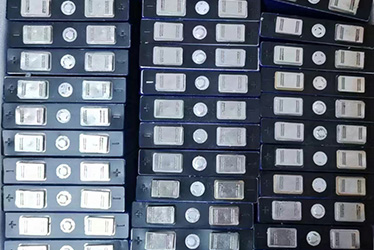

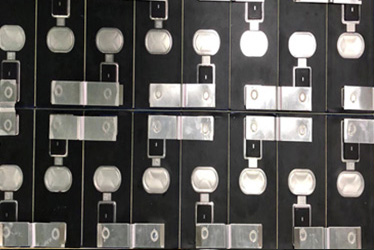

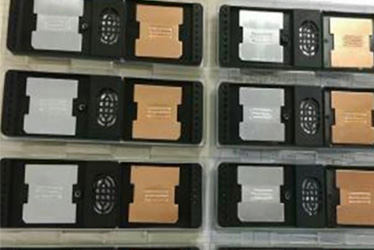

電池巴片激光焊接
電池巴片激光焊接
電池巴片激光焊接

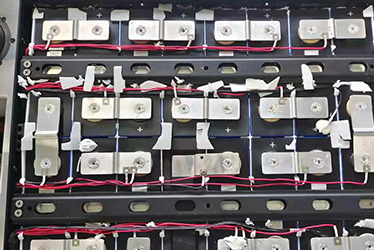

方電池巴片激光焊接

應用范圍

用范圍：金屬銅、鐵、鋁、不銹鋼等大規格長產品多角度加工。

設備優勢

全封閉式自動化產線設備，外部安全光柵，自動輸送托盤

柔性化：滾筒式，倍速鏈式機構，適合多種規格電池焊接清洗

精度高：各工序采用精密加工裝配，嚴格控制工序變形

焊縫特點：備保證氣箱焊縫飽滿，密封性好，熔深不小于薄壁側厚度，焊接穩定等

設備系統：雙視覺系統（提高效率）、測高系統、輸送滾筒機構、焊接控制系統

加工頭：振鏡式焊接頭、適合圓直線弧形等軌跡清洗焊接

應用范圍：電芯極柱清洗、電池巴片焊接。

標準工作臺

激光焊接機六軸機械手

機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。
激光焊接機臥式工作臺

臥式工作臺，采用四軸聯動控制方式，可以焊接加工異形產品，Z軸可以根據客戶產品不同需要，安裝位置可以上升，也可以定制客戶需要的行程。
激光焊接機自動工作臺

該工作臺可以四軸聯動，實現曲面的點焊。

專業的激光焊接PC運動控制系統

1、運用工業運動控制的成熟解決方案，將激光焊機和運動控制集成到機器的PC操作界面。

2、強大的PC控制，易于編程、調試和維護?？赏瓿勺詣踊虬胱詣拥狞c焊、對接焊、疊焊、密封焊，針對復雜的平面直線、圓弧及任意軌跡的焊接。

3、軟件采用IDE集成工作環境方式，主界面集成圖形編輯、運行監控、采集編程、運動控制于一體，布局簡潔專業，可有效提高工作效率。

4、實時控制，無需其他的PC操作系統插件。

5、可以對4個軸進行高性能運動控制，實現空間的焊接軌跡示教編程。

6、提供多語言顯示（中文簡體、英文等），支持國際化應用。

通發激光PC運動控制卡
通發激光焊機焊接軟件操作界面
通發激光焊機焊接軟件操作界面
通發激光焊機焊接軟件操作界面

光纖激光器優勢

通發激光光纖激光器優勢

光纖激光器焊接速度

通發激光光纖激光器焊接速度

光纖激光器配置

通發激光光纖激光器配置

廠家實拍

全自動激光焊接機生產車間

激光器型號	TFL-6000F-KC
激光波長	1070-1080nm
激光功率	6000W
激光器輸出穩定性	±1.5%
激光器重量	70kg
光纖直徑	75μm 纖芯 3mm/mrad
光纖線纜長度	20米
光斑可達	Φ0.2mm
泵浦源	半導體
光束質量	≤3.0
瞄準定位	紅光+CCD攝像頭監視系統
激光器主機耗電功率	≤18KW
電力需求	380v±5%/50Hz
冷卻方式	水冷，去離子水
水冷溫度	23 ℃
