現今手機及平板電腦不斷的加大，要求振鏡焊接的范圍也要不斷的擴大，現有的振鏡焊接如果焊接范圍達不到工件要求，就需要經常人工移動工件，不斷的調整工件的位置；如增加振鏡焊接范圍，光斑直徑會增加很多，影響焊點的能量，焊接不牢固。成為振鏡焊接的難題。為了克服現有技術的缺點，通發激光發明了大幅面光纖輸出焊接機振鏡焊接系統。

通發激光的大幅面光纖傳輸激光焊接機振鏡焊接系統采用如下技術方案：本發明涉及一種大幅面光纖輸出焊接機振鏡焊接系統，。在焊接工件時，系統自動分析焊接圖，只需要一次定位就可以完成大工件的激光焊接。

該大幅面光纖輸出焊接機振鏡焊接系統包括光纖時間分光系統、雙頭振鏡系統、大圖分割軟件、旋轉盤。

有益效果：

1、該系統在保證激光光束質量的前提下，擴大了振鏡焊接的范圍，使該系統可以更廣泛的應用在各行業的激光焊接中。

2、振鏡的范圍通常為長方形，該系統并聯兩個振鏡，充分利用了振鏡長邊的優勢，是范圍盡可能的擴大。

3、該系統；理論上可以無限并聯振鏡，配合大的旋轉臺，可以實現更大工件的在線焊接。

4、該系統采用中間線的焊接過程，通過旋轉盤的轉動實現整個圖形的焊接，所以克服了振鏡激光焊接光斑在邊角容易變形的缺點，使焊接質量提高。

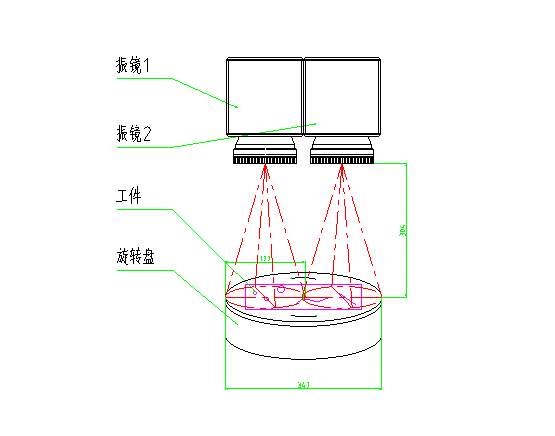

下面結合附圖對本發明進行詳細的描述，以使得本發明的上述優點更加明確。

下面附圖對本實用新型做進一步詳細的描述。
